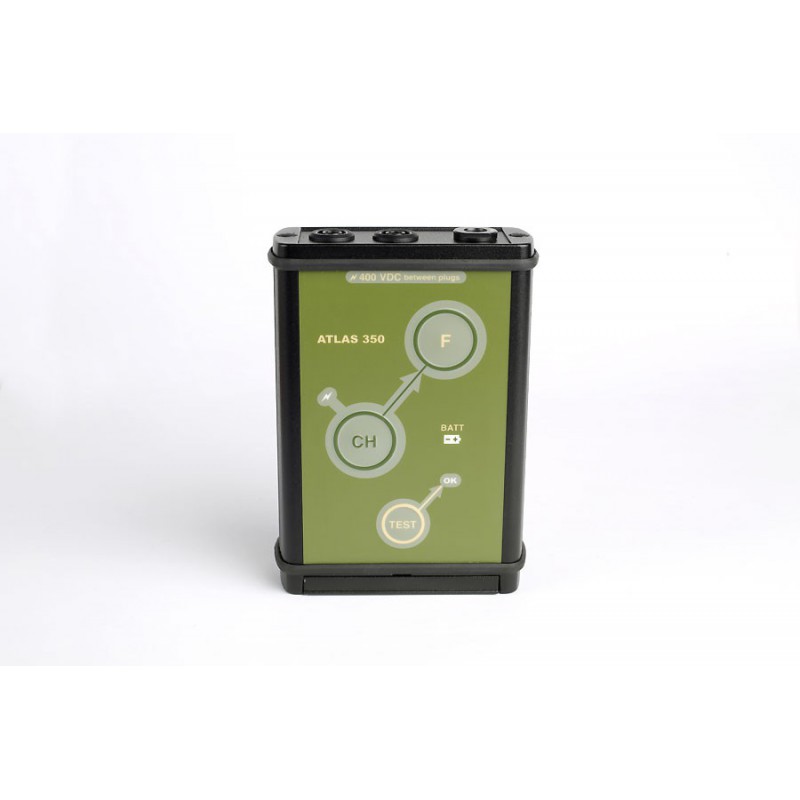

Exploseur électronique ATLAS-350
330410
L'exploseurs ATLAS-350 est un exploseur électronique à condensateurs, compact et robuste conçu pour la mise à feu de détonateurs électriques.
Ce matériel est simple à utiliser : l’appui sur le bouton CH charge les condensateurs, lorsque les condensateurs sont chargés, l’appui simultané sur le bouton F déclenche le tir.
Téléchargement
Téléchargement (1.37M)
En savoir plus
L'exploseurs ATLAS-350 est un exploseur électronique à condensateurs, compact et robuste conçu pour la mise à feu de détonateurs électriques.
Ce matériel est simple à utiliser : l’appui sur le bouton CH charge les condensateurs, lorsque les condensateurs sont chargés, l’appui simultané sur le bouton F déclenche le tir. Si plus de puissance est nécessaire, un appui prolongé de 3 s sur la touche CH permet d’augmenter l’énergie stockée dans les condensateurs.
L'exploseurs filaire compact ATLAS-350 est alimenté par une unique pile lithium photo. Une led bicolore indique l'état de charge de la pile.
Il est intégré dans un boîtier en aluminium robuste et compact, muni d’un clavier à membrane en polyester. Le niveau d’éclairage des leds du panneau de commande peut être sélectionné par l’utilisateur, pour s’adapter aux conditions lumineuses (jour / nuit).
Il possède une sortie de tir équipée de connecteurs de sécurité destinés à empêcher tout contact de l’utilisateur avec la tension délivrée par l’exploseur.
L'exploseur ATLAS-350 intègre plusieurs niveaux de sécurité : clé de sécurité, présence d'un shunt sur la sortie, contrôle de la tension de la batterie, décharge automatique des condensateurs, contrôle permanent de la tension de charge des condensateurs, nécessité d’appui simultané sur 2 boutons pour réaliser le tir, le tir n’est effectué que lorsque les condensateurs sont suffisamment chargés, borniers de sécurité, supervision du fonctionnement par un micro-contrôleur, détection du dysfonctionnement des voyants de la face avant.
CARACTERISTIQUES TECHNIQUES
Boîtier : aluminium IP65
Dimensions : 120 x 85 x 35 mm environ
Poids : 300 g
Alimentation : pile lithium CR123
Test continuité : intégré
Niveaux de sécurité : listés ci-dessus
Compatible déto F3 : oui
Ligne de tir : 1
Tension de charge : 300 V mini, 395 V maxi
Energie : 9 J mini, 15 J maxi
Temps de charge : 5 s
Autonomie batterie : environ 200 tirs à 20°C
Shunt sur la sortie : shunt interne
FABRICATION FRANCAISE
