Magnétomètre pour Plongeur DBL-15

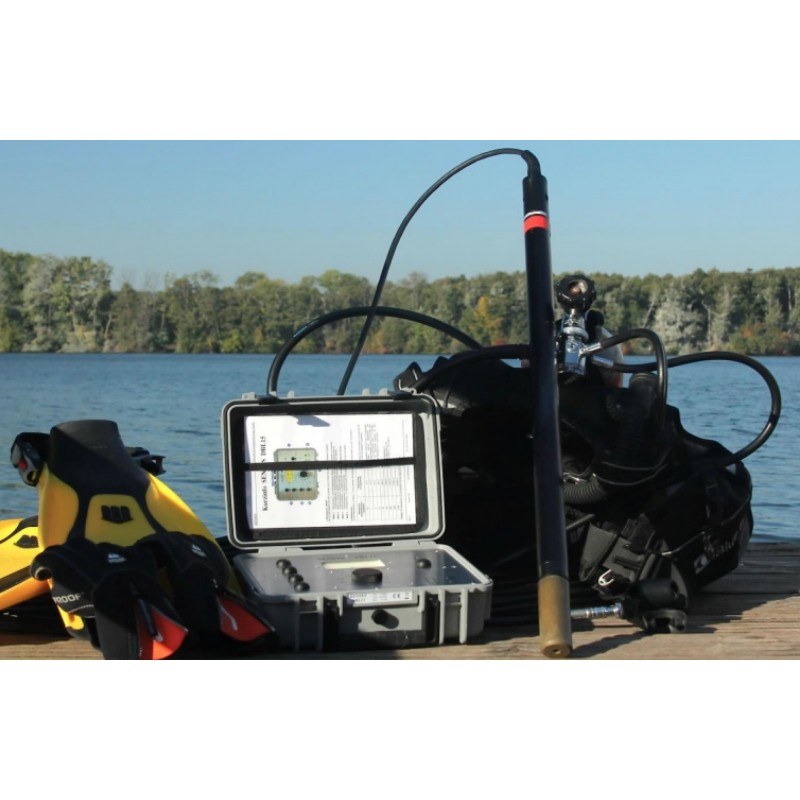

Le DBL15 est un équipement de recherche robuste et compact intégré dans une valise IP67. Il se connecte à une sonde FGM400/38 et est dédié à la recherche sous-marine de bombes.

Une valise IP67 contient l'électronique permettant de contrôler la sonde FGM400/38 et de faire l’acquisition des données. La plage de mesure du DBL-15 est de ±30 000 nT. Equipé d’un câble de sonde jusqu'à 150 m, les opérateurs peuvent réaliser des opérations en mer jusqu'à 30 ou 40 mètres de profondeur.

La batterie interne du DBL-15 lui donne une autonomie d’environ 40 heures.

L'interface utilisateur est intuitive, elle permet de tester les sondes, de les compenser, de régler le mode de fonctionnement ou la sensibilité, d’ajuster le niveau sonore, et donne une indication de la charge de la batterie.

Un PDA Windows durci peut être connecté par un câble ou par radio, afin d’enregistrer les mesures de la sonde. Il est ensuite possible de transférer les mesures sur un PC et de les interpréter en utilisant le logiciel SENSYS MAGNETO®. Tous les équipements peuvent être rangés dans une valise à roulettes durcie.

CARACTERISTIQUES TECHNIQUES

Caractéristiques techniques générales
Alimentation électrique (interne) : batterie Li-Ion avec une autonomie d’environ 40 heures
Température d’utilisation : -20°C to +50°C
Poids (sans valise) : 1,7 kg
Dimensions (l x L x H) plié : 215 x 275 x 110 mm

Mesures
Plage de mesures maximum : ±30 000 nT
Niveaux de sensibilité : 9
Ecran : galvanomètre avec ±10 graduations
Résolution : 0,075 nT sur calibre 3 nT

FGM400/38
Champ ambient maximum : ±75 000 nT
Plage de mesures : ±38,460 nT
Distance entre capteurs : 400 mm
Déclinaison : ±3 nT
Résolution : 0,2 nT
Fréquence de coupure : 20 Hz
Dérive de température : < 0.3 nT/K
Incertitude des mesures : 1%
Stabilité : < 1 nT
Diamètre de sonde : 35 mm
Etanchéité : IP68

Accessoires inclus
Valise durcie (poids à vide) : 1150 x 335 x 155 mm 8,5 kg
Câble sonde : longueur 100 m (autre sur demande)
Périphériques : câble audio (cinch), câble de charge
Documentation : certification, manuel, guide rapide

Accessoires optionnels
Batterie externe : 12V plomb gel
Câble audio (connecteur jack) : optionnel avec niveau sonore amplifié
PDA durci (dongle Bluetooth en option) : pour forage et mesures de surface à 1 canal
Casque audio: longueur du câble personnalisable
Logiciel MAGNETO® : Pour l’exploitation des mesures
