Kit de Magnétomètres pour Drone MAGDRONE

Le MagDrone R4 est un kit de recherche ultra léger avec 5 sondes fluxgate à 3 axes. Il a été conçu pour être fixé sur des drones supportant une charge de 1,5kg

Le tube sonde démontable permet de régler la distance entre les sondes à 25 ou 50 cm, couvrant une largeur de 2,5m maximum. Avec sa fréquence d'échantillonnage de 200Hz le R4 filtre aisément le bruit provenant de perturbations électromagnétiques ou des moteurs du drone. Pour un système le plus
compact possible, MagDrone peut être installé directement sur le train d'atterrissage du drone.

Le MagDrone R4 peut être utilisé pour faire des cartographies magnétiques, de la recherche de mines (minerai de fer), de la détection de bombes ou munitions (UXO), du contrôle préventif et surveillance contre l'intrusion de véhicules dans une zone.

Le logiciel MagDrone Data Tool identifie les passage du drone, coupe, filtre, compense les données brutes et génère un aperçu. Le logiciel permet également d'exporter les données mesurées dans différents formats afin de les rendre facilement compatibles avec les logiciels SENSYS MAGNETO, MATLAB, GIS, etc...

CARACTERISTIQUES TECHNIQUES

Caractéristiques techniques générales
Alimentation électrique : 12-32 V
Température de fonctionnement : -20°C to +50°C
Poids : 1500 g
Consommation : 10 W
Dimensions du tube de sondes (L x D) : 2,074 x 29 mm

Sonde FGM3D/75
Sondes : 5 sondes, placées horizontales et parallèles
Gamme de mesures : ±75,000 nT
Nombres d’axes des sondes : 3
Distance entre les sondes : 500 mm
Bruit @1Hz [pT/ (Hz)] : 10 pT< toutes sondes M1-M5<20 pT

Module d’acquisition des données
Consommation : 50 mA
Sondes : câblées en interne
Interface utilisateur : bouton Start/Stop; Webserver
Mode de mesures : mesures en continu
Fréquence d’échantillonnage : 200 Hz (autres fréq. en option)
Mémoire : 8 Go (environ 120 h d’enregistrement)

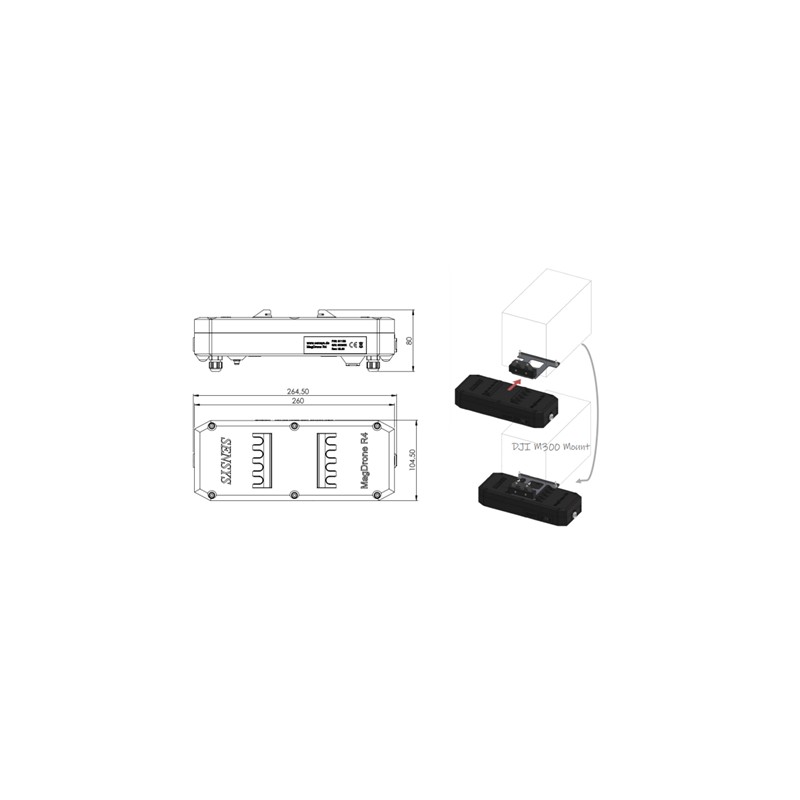

Dimensions : 264,5 x 104,5 x 80 mm

Traitement des données
MagDrone DataTool (inclus) : Filtrage des données brutes, détection de trajectoire et de direction de vol, compensation du bruit, référencement MagBase ou GPS, export, prévisualisation
Logiciel MAGNETO® : Interprétation des données,
visualisation, calcul d’objets, etc.
Sortie temps réel via Webserver
